SK系列直聯水環式真空泵

        SK系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力。但吸入氣體允許混有少量液體。SK水環真空泵及壓縮機被廣泛應用于機械、石油、化工、制藥、食品、制糖工業及電子領域。由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易爆炸氣體時，不易發生危險。所以其應用更加廣泛。



        葉輪偏心地安裝在泵體內，起動時向泵內注入一定高度的水作為工作液，當葉輪按圖示方向旋轉時，水受離心力的作用在泵體內壁形成一旋轉的封閉水環，水環上部?jī)?nèi)表面與輪轂相切，水環的下部?jī)?nèi)表面剛好與葉片頂端接觸。此時葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成與葉片數目相等的若干個小腔。如果以葉輪的上部0°為起點，那么葉輪在旋轉前180°時小腔的容積由小變大，且與端蓋上的吸氣口相通，其空間內的氣體壓力降低，此時氣體被吸入，當吸氣終也時小腔則與吸氣口隔絕；當葉輪在180°到360°的旋轉過程中，水環內表面漸漸與輪轂靠近，小腔由大變小，其空間內氣體壓力升高，高于排氣口壓力時，當小腔與排氣口相通時，氣體被排出。葉輪每旋轉一周，葉片間空間（小腔）吸、排氣一次，若干小腔不停地工作，如此往復，泵就連續不斷地抽吸或壓送氣體。

        由于在工作過程中，做功產生熱量，會使工作水環發熱，同時一部分水和氣體一起被排走，因此，在工作過程中，必須不斷地給泵供水，以冷卻和補充泵內消耗的水，滿足泵的工作要求。



        當直聯真空泵排出的氣體不再利用時，在泵排氣口一端接有汽水分離器（可自己制作一水箱代替），廢氣和所帶的部分水排入汽水分離器后，氣體由排氣管排出，水由于重力作用留在分離器內并經回水管供至泵內循環使用。隨著工作時間的處長，工作液溫度會不斷地升高，這時需給汽分離器加入一定量的冷水（可以用自來水），以降低工作液的溫度，保證泵能達到所要求的技術要求和性能指標。

        SK直聯式水環真空泵可直接從大氣壓起動抽氣。機泵同軸、結構緊湊、維修方便、銅葉輪材質。

SK水環式真空泵

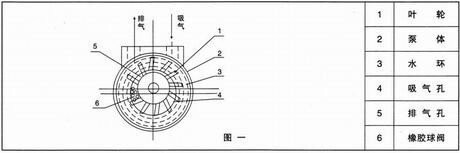

?? SK系列直聯水環式真空泵為 懸臂式結構，如圖一所示、葉輪（1）偏心的裝在泵體（2）內，因此當葉輪旋轉時，水受離心力的作用，在泵壁上形成一旋轉水環（3），水環上部與輪轂相切， 沿箭頭方向旋轉，在前半轉的過程中，水環內表面逐漸與輪離，因此在葉輪片間形成空間并逐漸擴大，這樣就從吸氣口吸入氣體，在后半轉的過程中，水環內表面逐 漸與輪轂靠近，葉片間的空間體積逐漸減小，葉片間的氣體被壓縮而排出。

?? SK系列直聯水環式真空泵如此，葉輪每旋轉一周，葉片間的空間積就改變一次，每個葉片間的水便活塞一樣往復一次，SK系列直聯水環式真空泵就連續不斷的抽吸氣體。

由于在工作中，水會發熱，同時一部分水和氣體一塊排起，所以泵在工作中，必須不斷的供給冷水，以冷卻和補充泵內消耗的水。
